Ru lô là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng chi tiết

Ru lô, hay còn gọi là tang, tank, hoặc ống chỉ, là một bộ phận không thể thiếu trong nhiều hệ thống máy móc công nghiệp, đặc biệt là các hệ thống băng tải, băng chuyền. Vai trò của ru lô là truyền động và hỗ trợ căng dây băng, giúp đảm bảo hiệu quả vận hành ổn định và liên tục. Bài viết này sẽ đi sâu vào phân tích khái niệm, cấu tạo chi tiết, nguyên lý hoạt động và các ứng dụng đa dạng của ru lô.

Ru lô là gì? Phân biệt với con lăn

Ru lô là một bộ phận cơ khí có dạng hình trụ tròn, thường được chế tạo từ các vật liệu bền bỉ như thép, inox hoặc gang. Chức năng chính của ru lô là truyền lực, dẫn hướng và làm căng các loại dây đai, băng tải, lưới trong các hệ thống máy móc. Nhiều người thường nhầm lẫn ru lô với con lăn. Tuy nhiên, ru lô có kích thước lớn hơn và chức năng hoàn toàn khác biệt.

Trong một hệ thống băng tải cơ bản, ít nhất cần có hai ru lô. Một hệ thống có thể trang bị từ 3 đến 4 ru lô, tùy thuộc vào độ dài và yêu cầu kỹ thuật. Ngược lại, số lượng con lăn trong một băng tải có thể lên đến hàng chục, thậm chí hàng trăm, và chúng chủ yếu có chức năng đỡ băng tải.

Cấu tạo chi tiết của ru lô

Ru lô được phân loại thành hai model cấu tạo cơ bản là rulo ống và rulo căm. Mỗi loại có những đặc điểm riêng về vật liệu và cách thức lắp ráp.

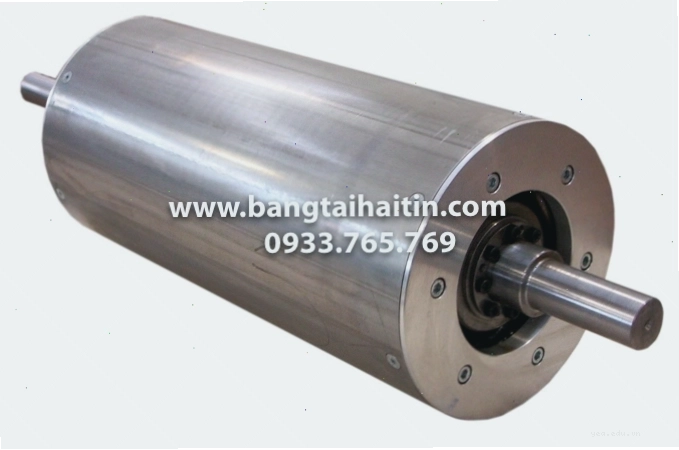

Rulo ống

Rulo ống là loại phổ biến nhất và được sử dụng rộng rãi trong nhiều ngành công nghiệp. Cấu tạo của rulo ống bao gồm:

• Vỏ rulo: Dạng hình ống, thường làm bằng thép, inox hoặc gang. Độ dày của ống tùy thuộc vào tải trọng mà ru lô phải chịu.
• Trục rulo: Có thể là trục láp hoặc trục ống, tùy thuộc vào yêu cầu về lực chịu tải. Trục là bộ phận kết nối ru lô với động cơ hoặc hệ thống truyền động.
• Mặt bích: Là các miếng kim loại hình tròn, được hàn cố định vào hai đầu ống vỏ. Đường kính mặt bích sẽ phụ thuộc vào đường kính ống vỏ, và độ dày tùy thuộc vào yêu cầu kỹ thuật.

Đối với các ứng dụng cần giảm thiểu lực ma sát hoặc bảo vệ dây băng, một số loại rulo ống được bọc thêm lớp cao su bên ngoài, gọi là rulo giảm chấn.

Rulo căm

Mặc dù không phổ biến bằng rulo ống, rulo căm lại đóng vai trò quan trọng trong các hệ thống băng tải và gầu tải. Cấu tạo của rulo căm bao gồm:

• Trục rulo: Tương tự như rulo ống, trục được làm từ thép hoặc inox, chịu lực tải.
• Căm rulo: Là các thanh thép hình tròn, được hàn kết nối với mặt bích theo một khoảng cách nhất định, tạo thành bộ khung vững chắc cho ru lô.
• Mặt bích: Các tấm kim loại hình tròn, có nhiệm vụ cố định trục và là điểm tựa để hàn các căm rulo.

Ưu điểm nổi bật của rulo căm là có độ ma sát và độ bám cao, giá thành rẻ và dễ gia công. Tuy nhiên, cấu trúc liên kết có thể không chắc chắn bằng rulo ống và ít mẫu mã.

Nguyên lý hoạt động của ru lô

Nguyên lý hoạt động của ru lô tương đối đơn giản, được chia thành hai loại chính: rulo chủ động và rulo bị động.

• Rulo chủ động: Đây là ru lô chính, trục cốt láp dài và thường được lắp trực tiếp với động cơ, hoặc thông qua puly, nhông xích để nhận truyền động. Rulo chủ động có đường kính ống và cốt láp thường lớn hơn rulo bị động. Khi động cơ hoạt động, trục rulo chủ động sẽ quay theo chu kỳ.
• Rulo bị động: Ru lô này có nhiệm vụ chính là tăng đưa và làm căng dây băng tải, lưới inox. Nó giúp duy trì độ căng ổn định cho dây băng, đồng thời làm trục truyền động cho dây cao su hoạt động theo chu kỳ hình tròn.

Khi động cơ hoạt động, nó sẽ kéo trục rulo chủ động quay. Nhờ lực ma sát tạo ra từ lực căng của cả hai trục ru lô chủ động và bị động, dây cao su sẽ chuyển động theo chu kỳ hình tròn quanh hai trục. Ru lô càng lớn thì độ ma sát càng cao, lực kéo càng mạnh, tốc độ vận hành càng nhanh, giúp tăng tuổi thọ của mối nối và dây băng. Tuy nhiên, kích thước lớn hơn cũng đồng nghĩa với giá thành và trọng lượng tăng lên.

Ứng dụng rộng rãi của ru lô trong công nghiệp

Trong thời đại công nghiệp hóa, ru lô được ứng dụng rộng rãi trong hầu hết các lĩnh vực sản xuất, từ nông nghiệp đến công nghiệp nặng. Các ứng dụng tiêu biểu bao gồm:

• Băng tải và băng chuyền: Ru lô là bộ phận không thể thiếu để truyền động và giữ cho băng tải hoạt động liên tục.
• Gầu tải: Đặc biệt là các loại gầu tải vật liệu rời, ru lô đóng vai trò quan trọng trong việc dẫn động dây băng.
• Máy kéo chỉ, máy dệt vải: Ru lô giúp điều chỉnh và duy trì độ căng của sợi chỉ hoặc vải trong quá trình sản xuất.
• Palang cầu trục: Trong các hệ thống nâng hạ, ru lô cũng có thể được sử dụng để điều khiển chuyển động của cáp hoặc dây.

Sự đa dạng về cấu tạo và nguyên lý hoạt động giúp ru lô đáp ứng được nhiều yêu cầu kỹ thuật khắt khe, góp phần nâng cao năng suất và hiệu quả sản xuất.

So sánh ru lô ống và ru lô căm

Việc lựa chọn giữa rulo ống và rulo căm phụ thuộc vào yêu cầu cụ thể của từng ứng dụng:

Ru lô tiếng anh thường được gọi là 'roller' hoặc 'drum'. Tuy nhiên, trong ngữ cảnh kỹ thuật về băng tải, 'roller' có thể ám chỉ cả con lăn và ru lô. 'Drum' thường chỉ các loại ru lô có kích thước lớn hơn.

Lưu ý khi lựa chọn và sử dụng ru lô

Để đảm bảo hệ thống vận hành hiệu quả và kéo dài tuổi thọ, cần lưu ý các điểm sau khi lựa chọn và sử dụng ru lô:

• Tải trọng: Chọn ru lô có khả năng chịu tải phù hợp với yêu cầu của hệ thống.
• Môi trường làm việc: Xem xét các yếu tố như độ ẩm, nhiệt độ, hóa chất để chọn vật liệu ru lô (thép, inox, gang).
• Tốc độ vận hành: Ru lô lớn hơn thường cho tốc độ cao hơn nhưng chi phí cũng tăng.
• Bảo trì: Kiểm tra định kỳ bạc đạn, trục và bề mặt ru lô để phát hiện sớm các hư hỏng.
• Lắp đặt: Đảm bảo ru lô được lắp đặt song song và cân bằng để tránh rung lắc, lệch băng.

Hiểu rõ ru lô có nghĩa là gì và các yếu tố ảnh hưởng sẽ giúp bạn đưa ra lựa chọn tối ưu nhất cho hệ thống của mình.
